双导MI矿物质绝缘加热电缆工作原理

双导MI矿物质绝缘加热电缆属于串联恒功率型电阻伴热电缆，遵循焦耳‑楞次定律实现电能向热能的转换。

结构

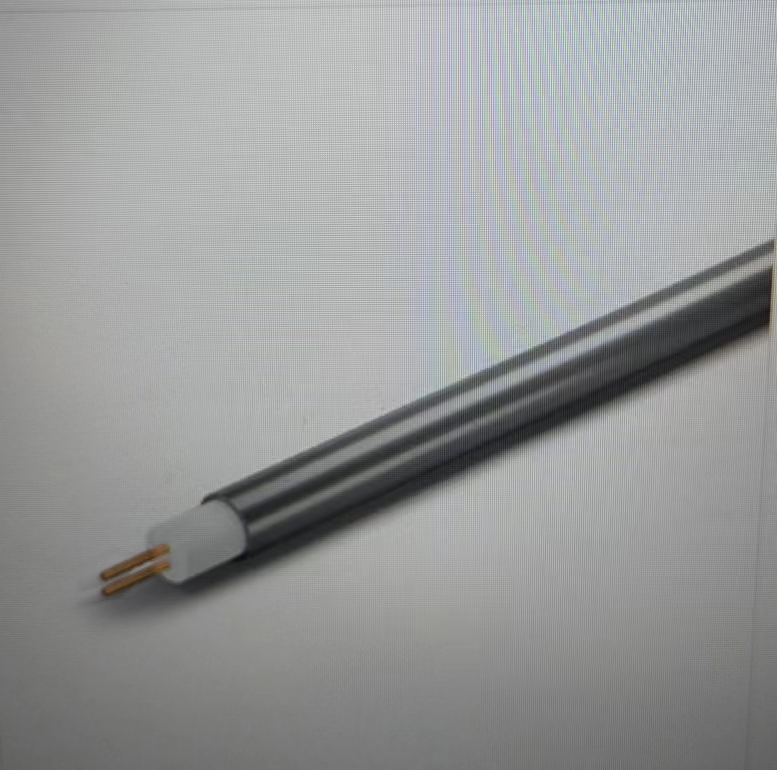

电缆本体内部包含两根相互平行的合金发热芯线，芯线外围紧密填充压实的高纯氧化镁矿物绝缘材料，***外层为无缝金属护套。氧化镁为无机绝缘介质，均匀包裹两根发热芯，将芯线之间、芯线与外层金属护套进行电气隔离；金属护套起到机械保护、屏蔽以及接地载体作用，不参与发热电流回路。电缆分为发热段和电源冷端，发热段的末端，两根合金发热芯线做短接处理；电缆的起始端引出两根芯线，用于外接供电电源。

通电工作过程

电源接通后，电流从电源一端输入，沿着其中一根合金发热芯线，一直输送至电缆发热段末端的短接位置；在末端短接点，电流转入第二根合金发热芯线，沿该芯线反向流回电源另一侧，由此形成完整闭合电流回路。

电流流过具有一定电阻值的合金芯线时，电能在芯线电阻上转化为热能。芯线产生的热量，通过紧密接触的氧化镁绝缘层传导至外层金属护套，再由金属护套通过热传导、热辐射等方式传递到管道或者设备表面，补偿管道、设备向环境散失的热量，从而实现介质防冻、维持工艺所需温度的伴热目的。

各组成部分在工作中的作用

1. 合金发热芯线：具备稳定的电阻率，是产生热量的主体，电流在芯线回路中流动，依靠电阻效应发热。双芯末端短接的结构，使得整根发热段的芯线串联在同一个回路当中。在供电电压不变的前提下，整个发热段的总电阻固定，单位长度产生的热量保持稳定。

2. 氧化镁矿物绝缘层：一方面承担电气绝缘作用，隔离发热芯之间、芯线与金属护套，防止短路漏电；另一方面具备******导热性能，能够把芯线产生的热量向外传递至金属护套。氧化镁属于无机材料，受热不会发生熔融、碳化失效。

3. 无缝金属护套：保护内部氧化镁绝缘层与发热芯，抵御挤压、撞击等外力；可实现接地，提升电气安全；同时作为导热外壳，将热量传递给被伴热对象。

运行特性说明

该电缆属于恒功率伴热产品，不具备自限温功能。在电压稳定的情况下，单位长度发热量基本不随环境温度变化。如果没有温度控制装置，持续通电时热量会不断累积，因此系统需要配套温度控制器，监测被伴热介质或电缆温度，通过控制电源通断，把温度维持在设定区间。

另外，双导MI电缆发热段回路长度出厂确定，依靠末端短接形成回路，现场不能随意切割缩短发热段，长度改动会改变回路总电阻，导致发热功率发生变化，影响伴热效果。
