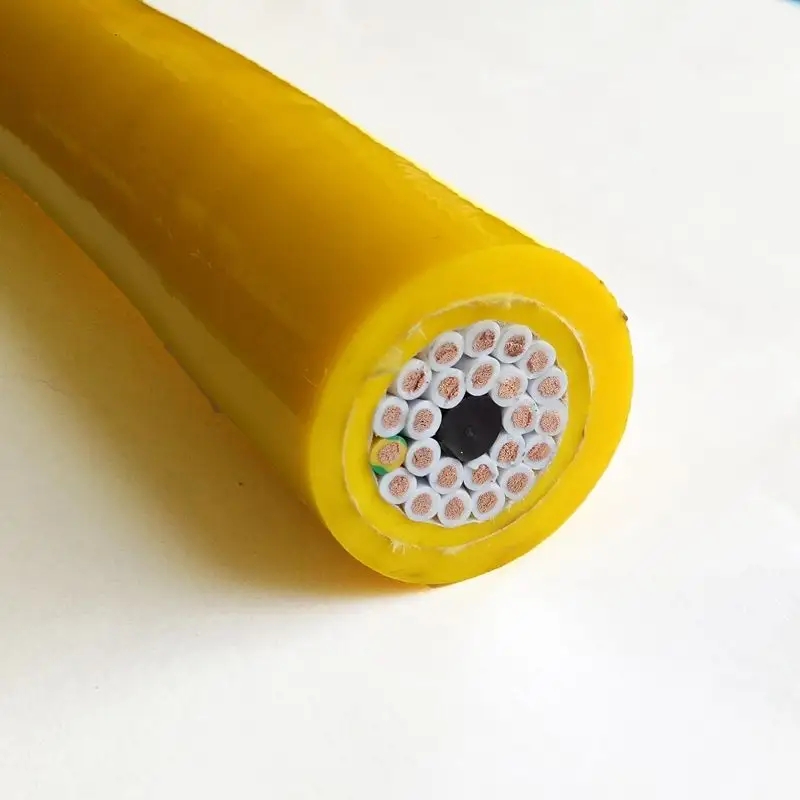

一、产品结构

导体采用第6类超细多股铜丝精绞，单丝直径细小；线芯采用短节距成缆并做退扭处理，降低往复运动时内部应力；搭配高柔性PVC绝缘、镀锡铜丝编织屏蔽、柔性PVC外护套，屏蔽编织层采用适配弯折的编织工艺，在保持屏蔽效能的同时，适配动态运动工况。

二、耐弯曲性能

1. 最小弯曲半径

- 固定敷设：不小于电缆外径6倍；

- 拖链动态往复使用：行程＜10m，不小于电缆外径7.5～10倍；行程≥10m，不小于电缆外径10～12倍（不同厂家样本略有差异，以出厂检测报告为准）。

2. 动态弯曲寿命

在规定弯曲半径、移动速度、无额外拉力的拖链测试条件下，常规TRVVP电缆可完成300万次及以上往复弯曲循环，导体无断芯、绝缘无开裂；优化款可达到500万次以上循环。

3. 动态运行参数

常规适配移动速度≤2m/s，适配拖链内连续往复弯折工况；运行时电缆在拖链内预留松弛余量，避免拉伸应力叠加弯曲应力，减少损伤。

三、扭转性能

1. 电缆可承受有限角度往复扭转，适合设备小幅旋转、摆动工况；但该型号以拖链直线往复弯曲为主要设计目标，不属于大角度连续无限扭转电缆。

2. 可耐受低速、小角度反复扭动；若持续大角度旋转、快速扭转工况，屏蔽编织层、内部线芯更容易出现疲劳损坏，不推荐用于连续旋转机器人关节等大幅度扭转场景。

3. 扭转使用建议：单次扭转角度尽量控制在±180°以内，避免持续360°旋转，扭转频率不宜过高。

四、适用场景

适合拖链内往复移动、频繁弯曲，同时存在电磁干扰的控制、信号回路：数控机床、自动化流水线、包装机械、物流输送设备等。
