介绍：

一、型号释义

- ZR：阻燃

- Z：中温等级

- XW：自限温（自控温）电伴热带

- PF46：带镀锡铜丝屏蔽层+PF46（F46聚全氟乙丙烯）氟塑料防腐外护套

- 45：10℃环境条件下标称功率45W/m

- 220V：额定工作交流电压220V

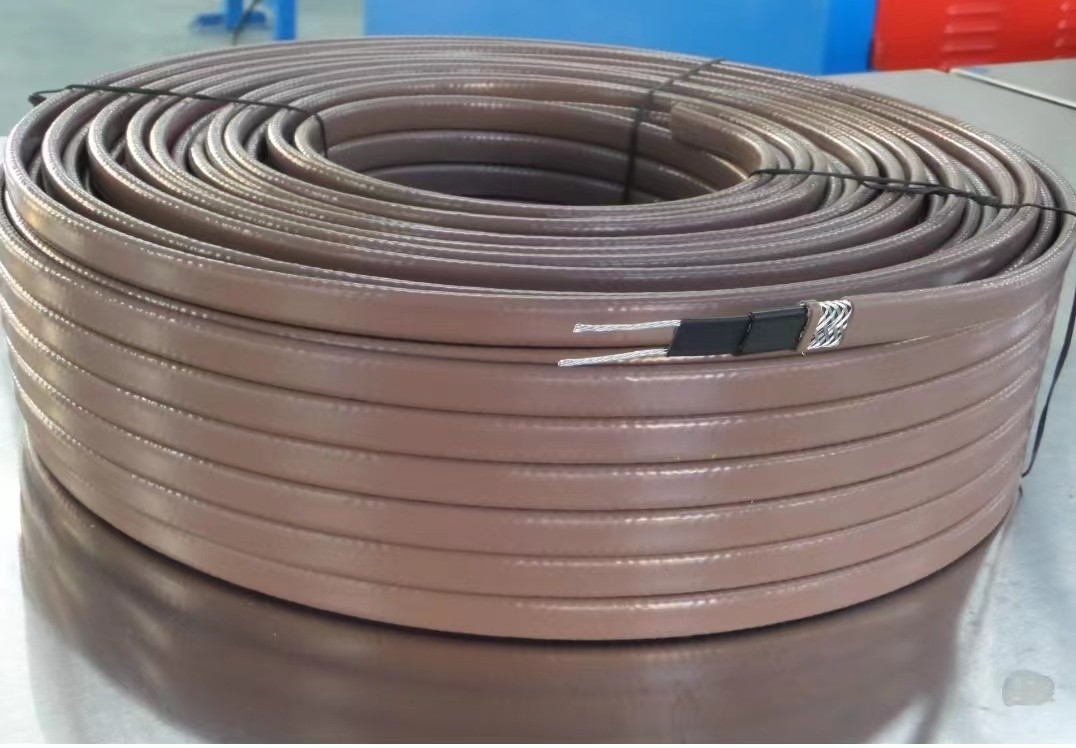

二、内部结构

1. 多股镀锡铜芯导线：平行两根，作为供电导体；

2. PTC导电聚合物发热芯：正温度系数导电塑料，是自限温核心；温度升高，电阻上升，输出功率随之下降；温度降低，功率上升补偿热损失；

3. 含氟聚合物绝缘层：隔离导体与屏蔽层，电气绝缘；

4. 镀锡铜丝编织屏蔽层：覆盖率一般≥80%，可接地，起到泄放静电、防爆保护、机械防护作用；

5. PF46（F46聚全氟乙丙烯）外护套：氟塑料材质，耐酸碱、耐盐雾、耐部分有机溶剂，承担防腐防护作用。

三、技术参数

1. 额定电压：AC220V

2. 标称功率：45W/m（环境10℃）

3. 维持温度：约105℃

4. 最高短时暴露温度：135℃

5. 最低敷设施工温度：-30℃

6. 弯曲性能：20℃室温最小弯曲半径25.4mm；-30℃低温状态最小弯曲半径35mm

7. 热稳定性：在10℃～149℃区间循环冷热300次，发热功率保留90%以上

8. 绝缘电阻：在75℃环境，每100m样品，2500VDC摇表测试1min，屏蔽层与导体间绝缘电阻≥3000MΩ

9. 防爆标志：ExeⅡT4 Gb，适用于Ⅱ类爆炸性气体危险区域（非煤矿环境），温度组别T4（设备表面最高温度不超过135℃）

10. 敷设方式：可现场按需裁切，允许一定范围内交叉重叠敷设，不会形成持续高温热点。

四、工作原理

属于并联自限温伴热电缆，PTC导电聚合物为发热主体。通电后产生热量，补偿管道、罐体的散热损失；随被伴热载体温度变化，自动调节输出功率，实现温度自限制，无需额外温控器也可限制最高温度。屏蔽编织层可靠接地，降低危险区域静电与漏电风险；外层PF46氟护套抵御化学介质腐蚀。

五、适用场景

适用于同时存在爆炸性气体环境+化学腐蚀介质的工业场合：

- 化工、石油、制药行业工艺管道、储罐防冻、介质维温；

- 腐蚀性环境下仪表导压管、取样管线伴热保温；

- 有酸碱、盐雾、少量溶剂挥发的防爆车间管线防冻伴热；

- 室外腐蚀性环境、海边盐雾区域防爆管道保温。

不适用场景：强氧化性浓酸、强腐蚀氟化物介质，以及长期超过135℃持续高温工况。
